XJD700系列綜合保護測控裝置

產品概述

    XJD700系列綜合保護測控裝置是本公司在多年從事變電站綜合自動化系統開發、研究經驗的基礎上，為廣大開關柜廠家配套自用而開發出來的一款高性價比綜合保護裝置。該裝置充分考慮了絕大部分用戶的功能需求，全面支持變電站綜合自動化系統。

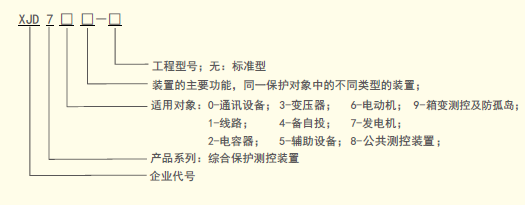

選型說明

主要特點

  ◆ 加強型單元機箱均采用密閉式，內部雙層屏蔽，抗強振動，
    ◆ 抗干擾設計，適應于特殊環境，可組屏安裝也可分散安裝于開關柜上運行；
    ◆ 以 ST 公司 32 位 ARM 芯片為主體，采用.新集成電路，軟、硬件結合使穩定性、可靠性極高；
    ◆ 內部結構采用全懸浮式設計，CPU 板采用 4 層板件，能十分有效的防止..脈沖的沖擊浪涌的干擾，特別對于雷擊具有很好的保護作用；

   ◆ 64 次帶時間信息的保護動作事件記錄，且掉電保護；
    ◆ 標準的 485 通訊總線，組網經濟、方便，可直接與微機監控或保護管理機聯網通訊；
    ◆ 各間隔的設備包括繼電保護功能相對獨立，通過現場總線網互連通信；
    ◆ 裝置可存入 3 套定值，修改及切換定值即為方便；
    ◆ 功能齊全的斷路器操作回路，適用于各類斷路器控制，便于老變電站改造；
    ◆ 裝置無背板扎線，在工藝上充分保證制造質量；

    ◆ 硬件系統可擴展，模塊類別少，功能強大。

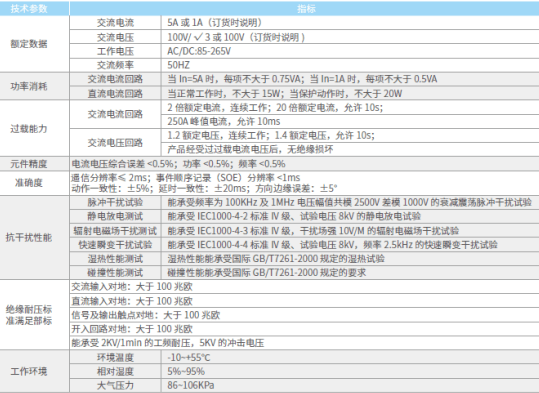

技術參數

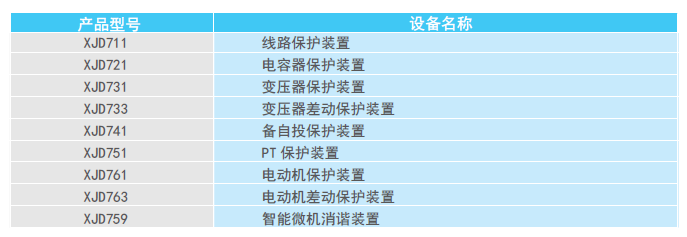

產品系列表

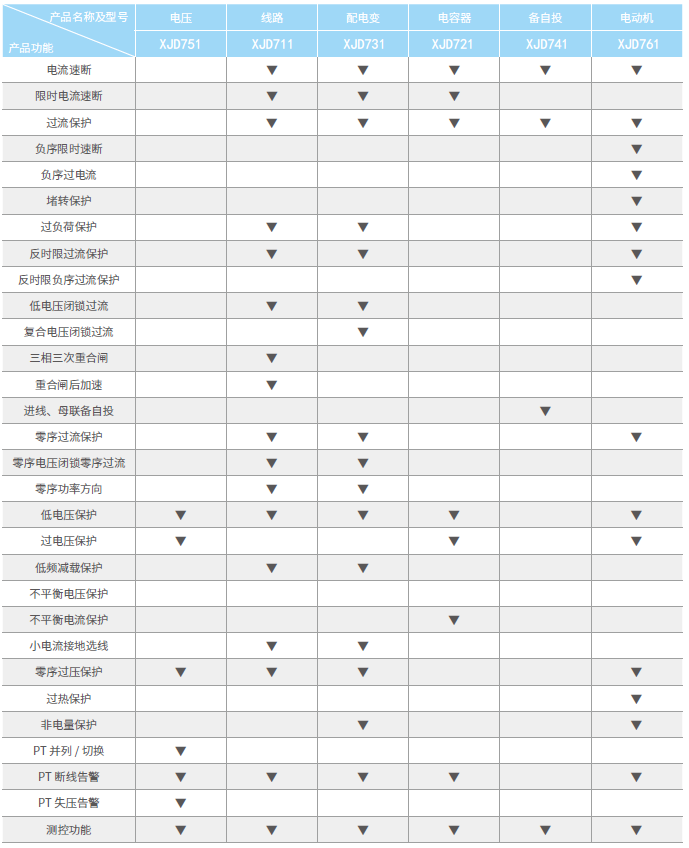

功能配置表

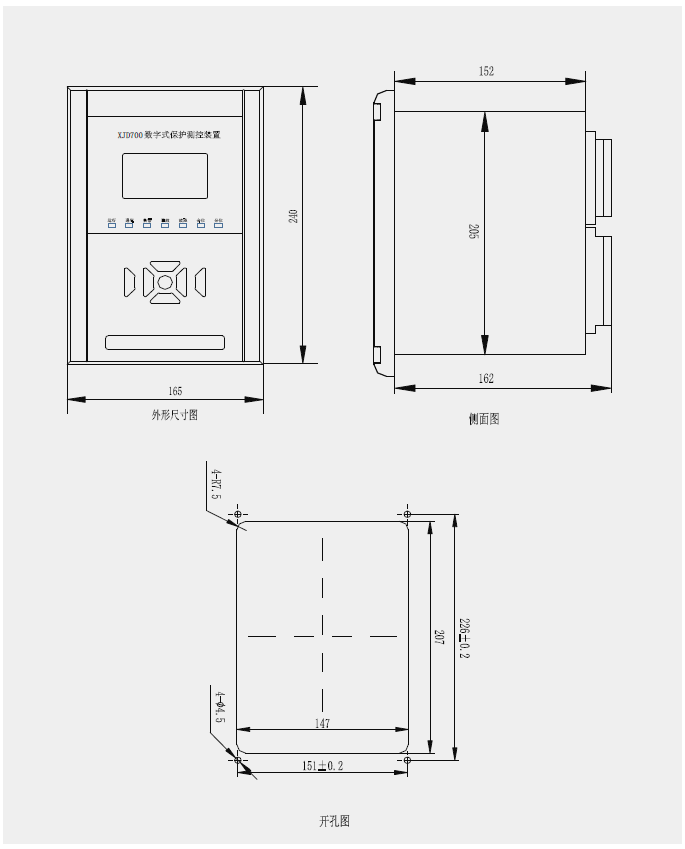

外形及開孔尺寸

測控功能

    ◆  電量測量（遙測量）：母線相電壓、線電壓、零序電 壓、電網頻率等
    ◆  遙信量：裝置共有 14 路開入量

通訊功能
   ◆ 標準的 RS485 多機通訊接口

XJD711線路保護測控單元

 概述
       本裝置適用于 10kV 及以下電壓等級的經消弧線圈接地或不接地系統中的進線、饋線保護?？杉薪M屏，也可在開關柜就地安裝，全面支持變配電所綜合自動化系統。
閉鎖功能

    ◆ 斷路器就地和遙控操作互為閉鎖且具有防跳功能

通訊功能

    ◆ 標準的 RS485 多機通訊接口

 輔助功能
   ◆ PT 斷線告警
     ◆  母線接地告警
     ◆  控制回路斷線告警
      ◆  裝置故障告警
      ◆  保護定值和時限的獨立整定
      ◆  自檢和自診斷

 測控功能

     ◆  電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
     ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部 開關量信號
     ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

XJD731變壓器保護測控單元
 概述
     本裝置適用于由斷路器控制的 10kV 以下變壓器的保護 , 適用于 10k（6kV）/0.4kV 配電變壓器及 66kV 小容量降壓變壓器的保護 , 特別適用于電力系統、廠礦企業的配電及樓宇系統的配電保護測控，可集中組屏，也可在開關柜就地安裝，全面支持變配電綜合自動化系統。

閉鎖功能

     ◆斷路器就地和遙控操作互為閉鎖且具有防跳功能

通訊功能

     ◆標準的 RS485 多機通訊接口

特點

     ◆ 采用分層分布式設計，可組屏安裝或直接安裝于開關柜上封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合IEC 電磁兼容標準
     ◆  可以實現遠方定值整定與修改
     ◆  事件順序記錄并上傳 SOE 事件
     ◆  漢字液晶顯示，鍵盤操作
     ◆  設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性

保護功能

     ◆  三相 / 兩相三段式復合電壓閉鎖電流保護（速斷、限時速斷、過流），帶后加速功能
     ◆  零序電壓閉鎖方向零序過流保護（報警，可選擇跳閘）；
     ◆  具有小電流接地選線功能
     ◆  低壓閉鎖、滑差閉鎖低頻減載保護
     ◆  過負荷告警
     ◆  低電壓保護
     ◆  低壓側零序保護
     ◆  非電量保護（重瓦斯、輕瓦斯、網門跳閘、溫度過高、溫度升高）
輔助功能
    ◆  PT 斷線告警
    ◆  控制回路斷線告警
    ◆  裝置故障告警
    ◆  保護定值和時限的獨立整定
    ◆  自檢和自診斷

測控功能

    ◆電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
    ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部開關量信號
    ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

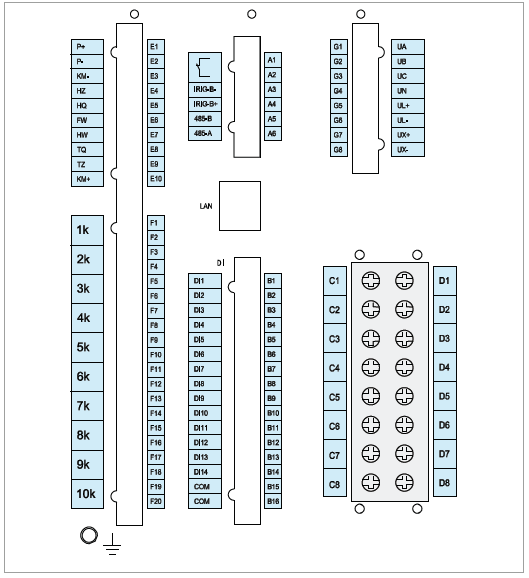

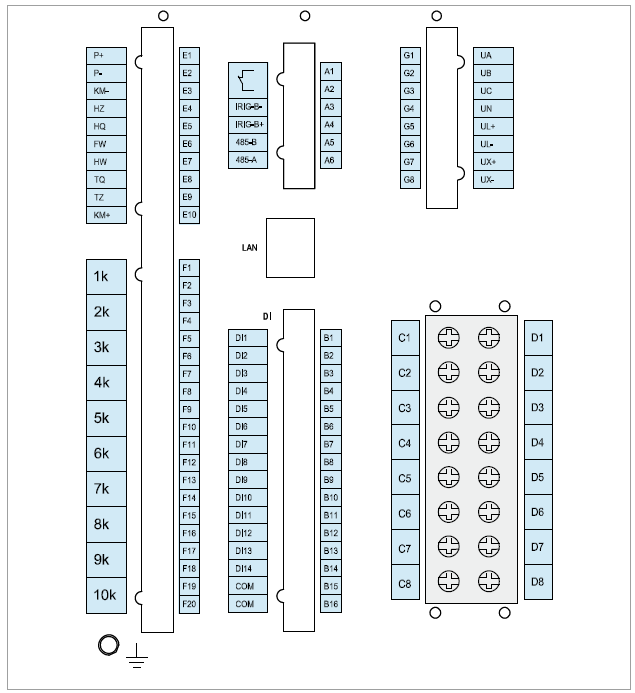

端子圖

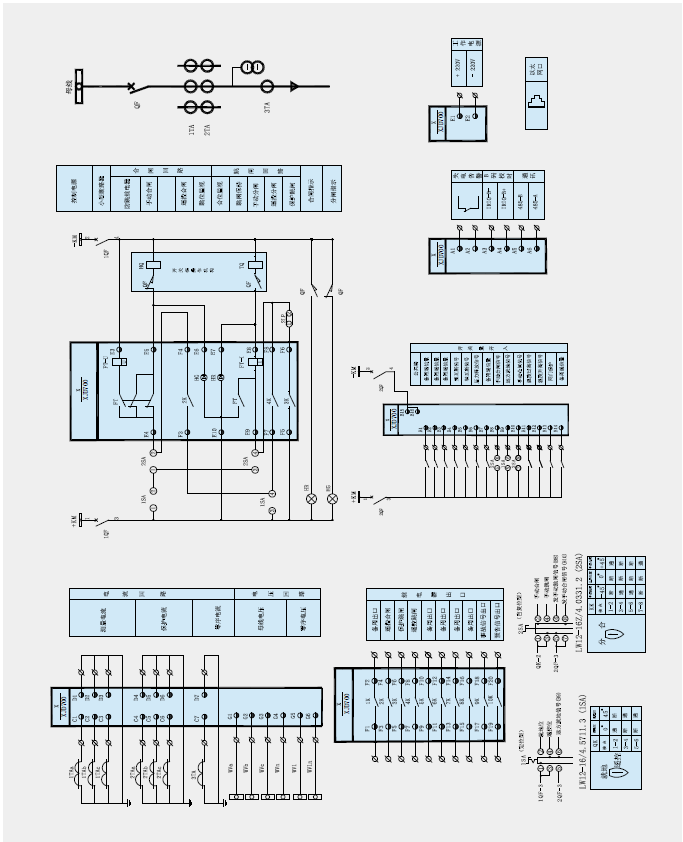

原理圖

XJD733變壓器差動后備保護單元

概述

    本裝置適用于 10kV 及以下電壓等級的經消弧線圈接地或不接地系統中的變壓器保護測控，可集中組屏，也可在開關柜就地安裝，全面支持變配電綜合自動化系統。

測控功能

   ◆  電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
    ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部開關量信號
    ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

閉鎖功能

     ◆斷路器就地和遙控操作互為閉鎖且具有防跳功能

通訊功能

    ◆標準的 RS485 多機通訊接口

特點

    ◆  采用分層分布式設計，可組屏安裝或直接安裝于開關柜上
    ◆  封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合 IEC 電磁兼容標準
    ◆  可以實現遠方定值整定與修改
    ◆  事件順序記錄并上傳 SOE 事件
    ◆  漢字液晶顯示，鍵盤操作
    ◆  設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性

保護功能

     ◆  差速斷保護
     ◆  比率制動差動保護
     ◆  CT 斷線告警及斷線閉鎖差動保護
     ◆  電流速斷保護
      ◆  定反時限過流保護
      ◆  過負荷報警
      ◆  低電壓保護
      ◆  過電壓保護
      ◆  零序過流保護
      ◆  非電量保護

輔助功能
    ◆  PT 斷線告警
    ◆  控制回路斷線告警
    ◆  裝置故障告警

    ◆  保護定值和時限的獨立整定
     ◆  自檢和自診斷

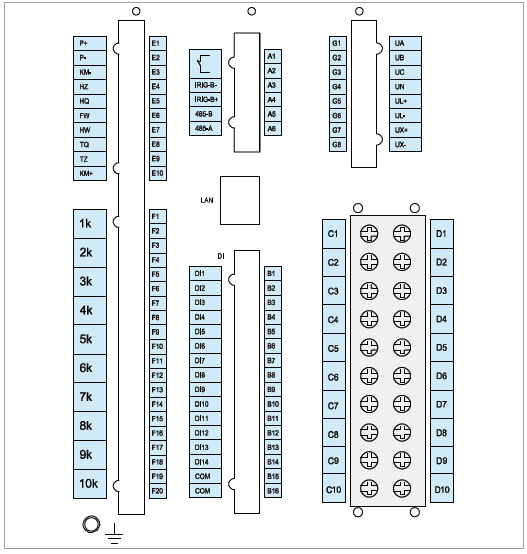

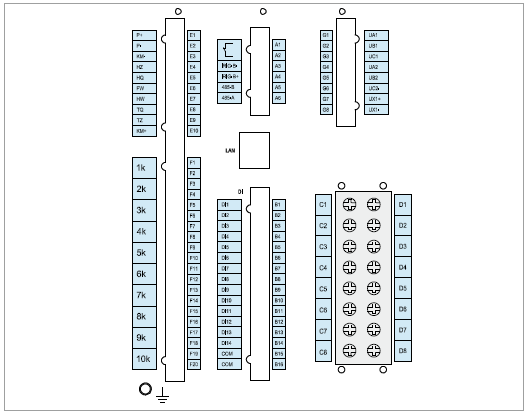

端子圖

   ◆  采用分層分布式設計，可組屏安裝或直接安裝于開關柜上
    ◆  封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠 性高、抗干擾能力強，符合 IEC 電磁兼容標準
    ◆  可以實現遠方定值整定與修改
    ◆  事件順序記錄并上傳 SOE 事件
     ◆  設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性
保護功能

   ◆  二段式電流保護 （速斷、過流）
     ◆  低電壓保護
     ◆  過電壓保護
     ◆  不平衡電流保護
     ◆  不平衡電壓保護

輔助功能

      ◆    PT 斷線告警
      ◆  控制回路斷線告警
      ◆  裝置故障告警
      ◆  保護定值和時限的獨立整定
      ◆  自檢和自診斷
測控功能

     ◆  電量測量（遙測量）：電壓、電流、無功功率、無功電能、功率因數、電網頻率等
     ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部開關量信號
     ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

端子圖

主要功能

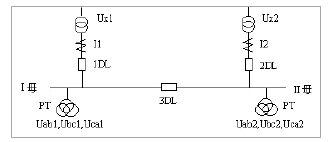

    ◆ 適用于圖 1 所示的主接線圖

系統運行方式：
      1）#1 進線帶兩段母線，1DL、3DL 在合位，2DL在分位，稱方式 1；
      2）#2 進線帶兩段母線，2DL、3DL 在合位，1DL在分位，稱方式 2；
     3）兩段母線分列運行，橋開關 3DL 在分位， 1DL、2DL 在合位，稱方式 3 和方式 4。
    方式 1、方式 2 作為線路備投，分別選擇 2DL 和1DL 作為自投開關。方式 3 和方式 4 同分段開關自投一樣，選擇 3DL 作為自投開關， 方式 3 為跳 1DL 合3DL，方式 4 為跳 2DL 合 3DL。
    本裝置自動識別現運行方式，選擇自投方案。設有整定控制字，分別控制四種方式自投是否允許。
保護功能

    ◆ 母聯分段電流保護 ( 速斷、過流 )

特點

    ◆  采用分層分布式設計，可組屏安裝或直接安裝于開關柜上
    ◆  封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合 IEC 電磁兼容標準
    ◆  可以實現遠方定值整定與修改
    ◆  事件順序記錄并上傳 SOE 事件
    ◆  漢字液晶顯示，鍵盤操作
     設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性

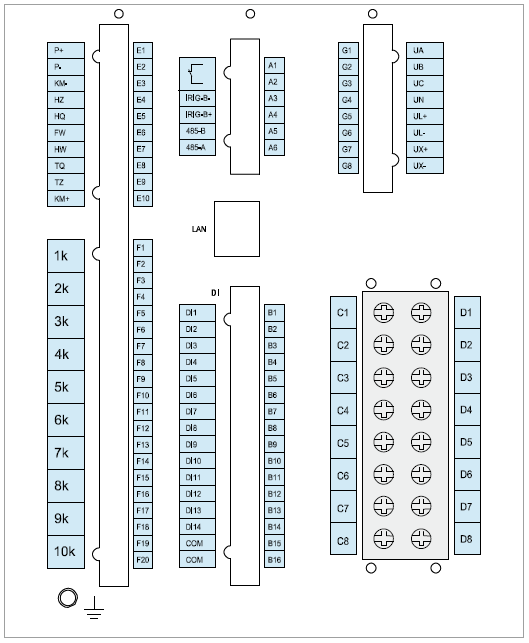

端子圖

    ◆  設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性
保護功能

  ◆  二段式定時限過流保護 （限時速斷、過電流）
    ◆  二段式定時限負序過流保護 （負序限時速斷、負序過電流）
    ◆  二段式反時限過流保護
    ◆  二段式反時限負序過流保護
    ◆  堵轉保護
    ◆  過負荷告警
    ◆  低電壓、過電壓保護
    ◆  零序過流保護（報警可選擇跳閘）
    ◆  零序過壓保護（報警可選擇跳閘）
    ◆  過熱保護
    ◆  非電量保護 （溫度過高、溫度升高）
輔助功能

   ◆  PT 斷線告警
    ◆  控制回路斷線告警
    ◆  裝置故障告警
    ◆  保護定值和時限的獨立整定
    ◆  自檢和自診斷

測控功能

   ◆  電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
   ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部開關量信號
   ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

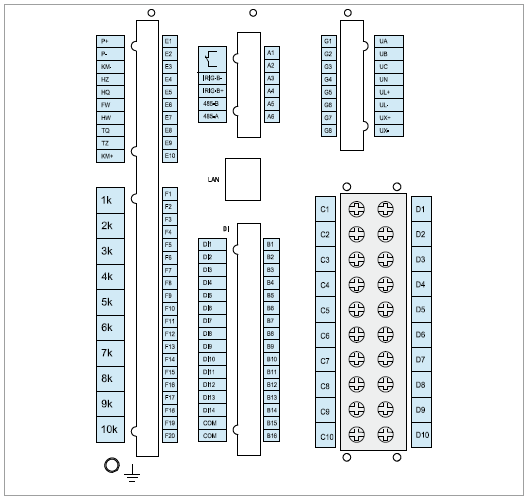

端子圖

XJD763異步電動機保護測控單元

概述
     本裝置適用于 10kV 及以下電壓等級的經消弧線圈接地或不接地系統中的異步電動機保護測控，可集中組屏，也可在開關柜就地安裝，全面支持變配電綜合自動化系統。

測控功能

    ◆  電量測量（遙測量）：電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、電網頻率等
      ◆  遙信量：裝置共有 16 路開入量，其中：14 路為采集外部遙信，2 路為內部開關量信號
      ◆  遙控量：完成 1 臺斷路器就地或遙控分合閘操作

閉鎖功能

   ◆  斷路器就地和遙控操作互為閉鎖且具有防跳功能
通訊功能

   ◆  標準的 RS485 多機通訊接口

保護功能

   ◆  差速斷保護
      ◆  比率制動差動保護
      ◆  CT 斷線告警及斷線閉鎖差動保護
      ◆  電流速斷保護
      ◆  定反時限過流保護
      ◆  定反時限負序過流保護
      ◆  過負荷報警
      ◆  堵轉保護
      ◆  低電壓保護
      ◆  過電壓保護
     ◆  定子接地保護
     ◆  低頻保護
     ◆  過熱保護
     ◆  非電量保護

輔助功能

   ◆  PT 斷線告警
      ◆  控制回路斷線告警
      ◆  裝置故障告警
      ◆  保護定值和時限的獨立整定
      ◆  自檢和自診斷

特點

    ◆  采用分層分布式設計，可組屏安裝或直接安裝于開關柜上
     ◆  封閉、加強型單元機箱，抗強干擾設計，適用于惡劣環境，可靠性高、抗干擾能力強，符合 IEC 電磁兼容標準
       ◆  可以實現遠方定值整定與修改
       ◆  事件順序記錄并上傳 SOE 事件
       ◆  漢字液晶顯示，鍵盤操作
   設有獨立的起動元件用來開放繼電器電源，提高裝置的安全性
端子圖
